車銑復合中心參數

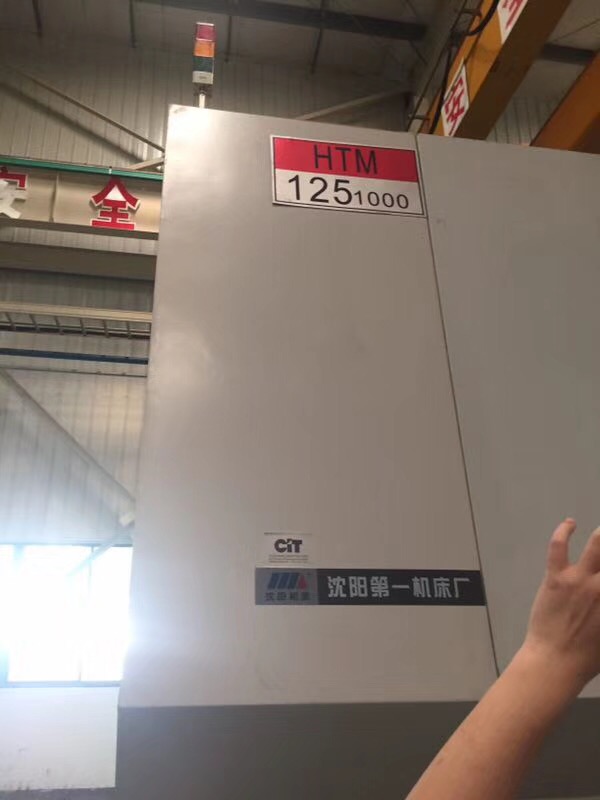

型號：HTM125 1000

1、工作范圍

最大加工長度mm 10000

最大回轉直徑mm 1400

最大加工直徑mm 1250

機床最大承重kg 30000

z軸最大行程mm 12130

兩主軸箱卡盤前端面間距mm 1000

2、車削主軸

左右主軸前軸承直徑mm 300

左主軸錐孔直徑（大頭） mm 120

右主軸錐孔直徑（大頭） mm 100

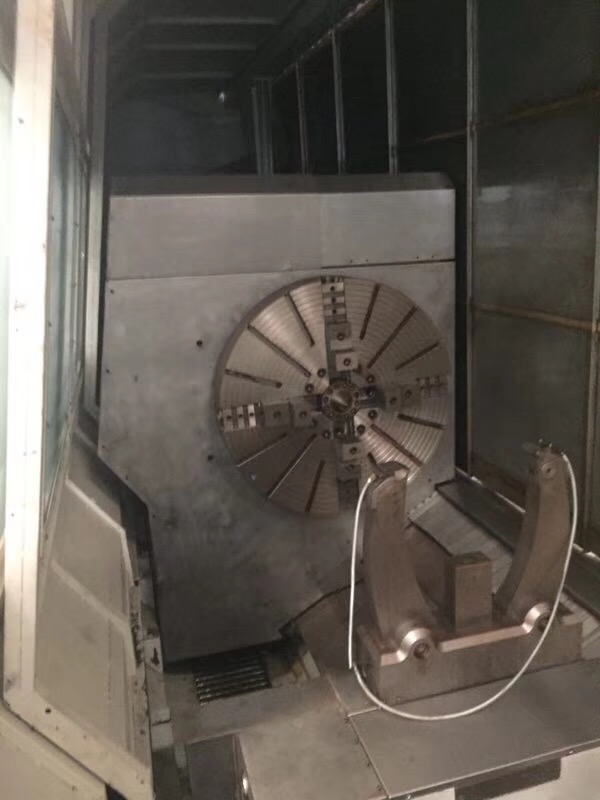

左右卡盤直徑mm 1000

右主軸箱頂尖行程mm 100

3、車削主軸驅動系統

左主軸箱驅動功率100% kw 55

右主軸箱驅動功率100% kw 55

最高轉速rpm 500

左主軸最大扭矩100% nm 24000

右主軸最大扭矩100% nm 2400

4、C軸

最小編程增量° 0.001

最高轉速min-1 14.5

最大扭矩100% nm 6000

制動扭矩nm 9000

5、車銑鏜單元（左刀架）

驅動功率100% kw 52

最高轉速rpm 3150

主軸最大扭矩100% nm 2400

X1/X2軸行程mm 1330/790

Y軸行程mm -300- +500

主軸錐孔DIN69893 規格CAPTO-C8

主軸前軸承直徑mm 130

縱向進給力（z軸） kn 30

縱向進給力（x軸） kn 31.5

Y軸進給力kn 25

縱向（z軸）快速移動m/min 15

橫向（x軸）快速移動m/min 15

Y軸快速移動 °/s 90

B軸轉角° -90/ +90

B軸分度定位° 2.5

B軸擺動扭矩nm 1980

B軸任意位置鎖緊扭矩nm 9000

B軸最小可編程增量° 0.001

6、右刀架

驅動功率100% kw 78

最高轉速rpm 157

轉速范圍（兩級） rpm 1-37.5 ，37.5-157

主軸最大扭矩100% nm 12000

右刀架軸心與主軸中心最小距離mm 380

7、刀庫

刀位（規格C8） 把60

最大刀具直徑-鄰刀位空mm 315

最大刀具直徑-鄰刀位滿mm 125

最大刀具長度mm 300

最大刀具重量kg 25

8、排屑器及冷卻單元

排屑高度mm 1600

冷卻液容量L 1200

冷卻系統壓力bar 10

冷卻泵流量L/min 55

9、控制系統

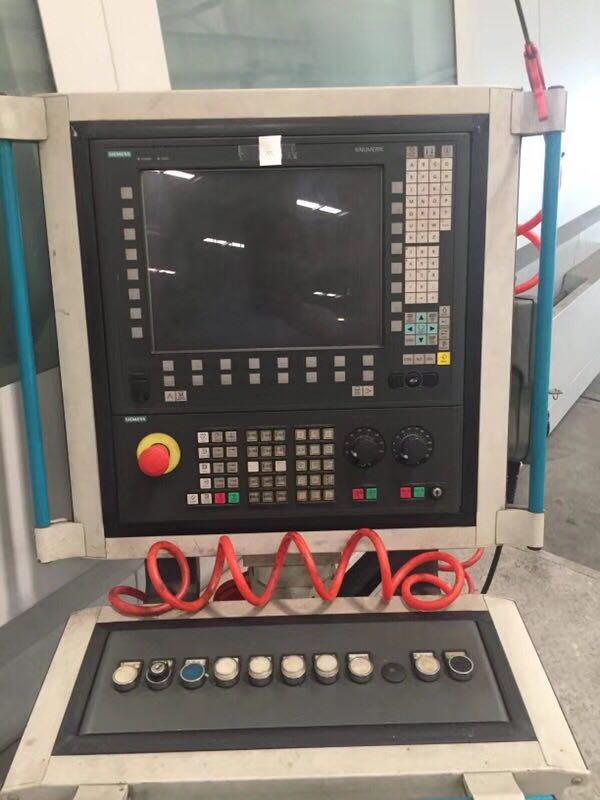

西門子Sinumerik 840d

10、高壓冷卻液泵（用于槍鉆與旋噴鉆）

冷卻系統壓力bar 50

冷卻泵流量L/min 70
